湖北金昆路结构知识分享：桥梁工程承台结构建筑施工工艺及流程

一、承台的概念

承台：指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。

承台作为承上启下传递荷载作用的构造，它的尺寸往往都比较大，也就是说钢筋混凝土量较大，通常都会涉及大体积混凝土的施工措施。

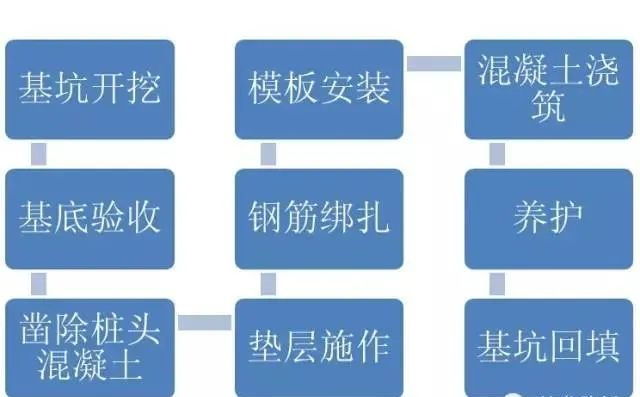

二、承台的施工工艺流程

三、承台基坑开挖

1.  开挖方法

一般采用机械开挖（反铲挖掘机）、辅以人工清底找平的方式。一般机械挖至基底以上20cm，由人工挖除，以防止扰动地基。

2.  开挖尺寸

根据承台尺寸、支模板及操作要求、设置排水沟、集水坑的需要以及边坡防护需要等确定。一般坑底比承台尺寸多出0.5~1m。

3.  开挖坡度

开挖坡度以 边坡的稳定为原则，根据地质条件、开挖深度、现场的具体情况确定，一般在1:0.33-1:1左右。

4.  坑壁有支撑的基坑

5.  基坑排水

1）集水坑排水法。除严重流沙外，一般情况下均可适用。

2）井点排水法。当土质较差有严重流沙现象，地下水位较高，挖基较深，坑壁不易稳定，用普通排水方法难以解决时，可采用井点排水法。

3）其他排水法。对于土质渗透性较大、挖掘较深的基坑，可采用板桩法或沉井法。

6.  承台底的处理

四、承台施工前的准备

1.  承台垫层施工

2.  破除桩头施工

3.  验桩

约请验桩单位进行桩基检验，待检测单位出据检验报告结果并合格后方可进行下道工序。

4.  测量放线

验桩完成后，由测量人员根据栓桩放出基础的十字中xin线，并放出基础模板边线，同时放出墩柱中线，以 承台筋位置准确。

5.  调直桩基钢筋

五、承台钢筋施工

1.  原材料

2.  钢筋加工及安装

3.  钢筋接头

6.  钢筋施工现场实测项目

1）受力钢筋同一截面的接头数量、搭接长度、焊接和机械连接头的质量应符合施工技术规范要求。

2）钢筋安装时，须 设计要求的钢筋根数，受力筋平直，表面不得有裂纹和其他损伤。

3）实测：受力钢筋间距、箍筋和横向水平筋以及螺旋筋间距、钢筋骨架尺寸、保护层厚度、预埋件位置。
六、承台模板施工

1.  模板形式

2.  脱模剂

脱模剂使用30#机油（或者色拉油），支模前对模板表面进行清理后，用棉丝均匀涂刷机油。

3.  模板安装

模板安装完毕后，对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，自检合格后约请监理检查验收，签认后方可浇筑混凝土。
七、混凝土浇筑施工

1.  原材料

2.  混凝土浇筑

3.  大体积混凝土

八、混凝土养生及拆模

1.  混凝土养生

2.  拆模

混凝土强度达到2.5MPa以上后，经监理同意，可以拆除模板。拆模时，首先去掉底部的底撑，然后放开顶部的对拉螺栓，将吊车的吊钩与模块吊环固定后，去掉斜撑，槽内人员全部撤离，人工在承台顶部用木杠慢慢撬开模板，使模板与承台分开，指挥工统一指挥，吊车缓慢提升，慢慢吊离承台，防止磕碰。

拆摸时混凝土与环境的温差不得大于15℃。当温差在10～15℃时，拆除摸板后的混凝土表面应采取临时覆盖措施。

采用外部热源加热养护的混凝土，当环境气温在0℃以下时，应待混凝土冷却至5℃以下后，方可拆除摸扳。

九、土方回填

承台拆模后及时进行基槽清理，将槽内各种杂物清理干净，经监理检验合格，后方可进行承台基槽的回填。
